（1）問題的提出    某廠在進行引進柴油機零件國產化時，要對關鍵件進行工藝論證，從工藝角度確保產品符合零件的驗收要求，并達到穩定生產。其做法為：解剖零件看內部是否致密。在對主軸承蓋進行解剖后，從剖面上可以清晰地看到一種現象：沿輪廓邊沿的表層與內部有一條明顯的色差界限，金相分析發現深色部分為石墨形態變異層（見圖5-15）。

球化合格的鐵液為何進入鑄型內，球化石墨又衰退成片狀石墨？衰退層有多厚？針對這個問題，該廠做了一些分析工作。

（2）分析

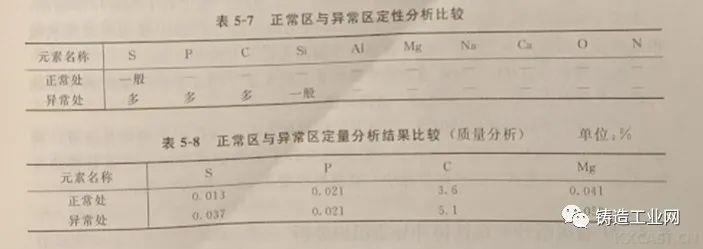

組織異常區的定性分析結果。用熒光X射線對異常處、正常處進行分析后的結果如表5-7所示，在金相異常處檢出大量的影響球化的元素。

組織異常區的定量分析結果。用碳硫分析儀進行異常處、正常處分析后的結果如表5-8所示：影響球化的硫異常多、MgS較多；開花狀石墨區分析結果，碳量偏高。

從以上分析可看出，元素S是使石墨銳變的主要因素。在用呋喃樹脂而又用苯磺酸做固化劑的樹脂砂中，型砂中S來源于固化劑中的對甲苯磺酸。

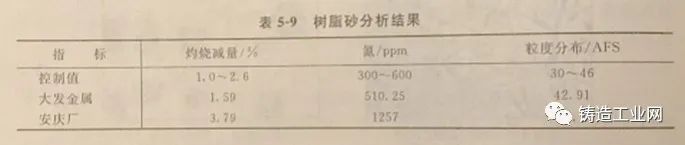

除S以外，還會不會有其他元素引起球化衰退呢？為此，把再生砂、涂料、球化劑一起進行分析。對涂料、球化劑進行熒光X射線分析，排除了這幾種材料含有影響球化元素的可能。關于再生砂，采取w（N）含量以及灼燒減量（LOI）的測定，看N和LOI對球化衰退是否有影響，其結果見表5-9.

（3）球化衰退原因推測    除S高之外，型砂中灼燒減量高、氮異常高也是引起球化衰退的原因。為此，測定了用不同的型砂鑄造的主軸承蓋的球化衰退層的厚度。

1. 型砂：新砂（AFS45）10%+再生砂（LOI值3.79）；型砂配比：樹脂"w(N)28%"0.97%+固化劑0.52%（樹脂的54%）；衰退層厚度：8~10mm(讀數顯微鏡測定）。

2. 型砂：新砂（AFS45）100%；型砂配比：樹脂“w（N）2.8%”1.2%+固化劑0.65%（樹脂的54%）；衰退層厚度：2mm（讀數顯微鏡測定）。

在用含N呋喃樹脂而又用苯磺酸做固化劑的樹脂砂中，型砂的硫量隨固化劑加入量而增加，灼燒減量、w(N)量與樹脂加入量呈線性關系；而樹脂加入量則與砂型終強度指標、樹脂比強度、原砂質量以及砂中含塵量等有直接關系。如該廠所用型砂的灼燒減量為：灼燒減量3.79%+樹脂0.97%+固化劑0.52%（樹脂的54%）=5.28%。型砂（包括部分回用砂通過鐵液高溫加熱后）經過再生而又回復到3.7%左右。通過換算，當LOI值在3.79%時，砂中的w（S）量約為0.31%。從以上分析中可以推知：型砂的灼燒減量與S、N亦成正比例關系。那么，如何控制樹脂砂中S、N含量呢？大家知道，樹脂砂中S來源于固化劑中的對甲苯磺酸，N來源于呋喃樹脂中的尿素；有研究表明，固化劑中的S在砂中聚積很難用機械再生去除。因而減少型砂中S、N含量，控制源頭是最有效的辦法。

灼燒減量（LOI）與所使用的再生設備有直接關系。國外有些廠家把再生砂的灼燒減量控制在1%~2.5%之間，值得關注。

針對以上分析，該從減少S、N以及灼燒減量入手，選擇固化劑的總酸度，樹脂中含N量，以及增加新砂加入量，以期減少砂子的灼燒減量值，并重新鑄造主軸承蓋，其結果達到了需要的目標值，衰退層厚度從2mm降為0.3mm。
