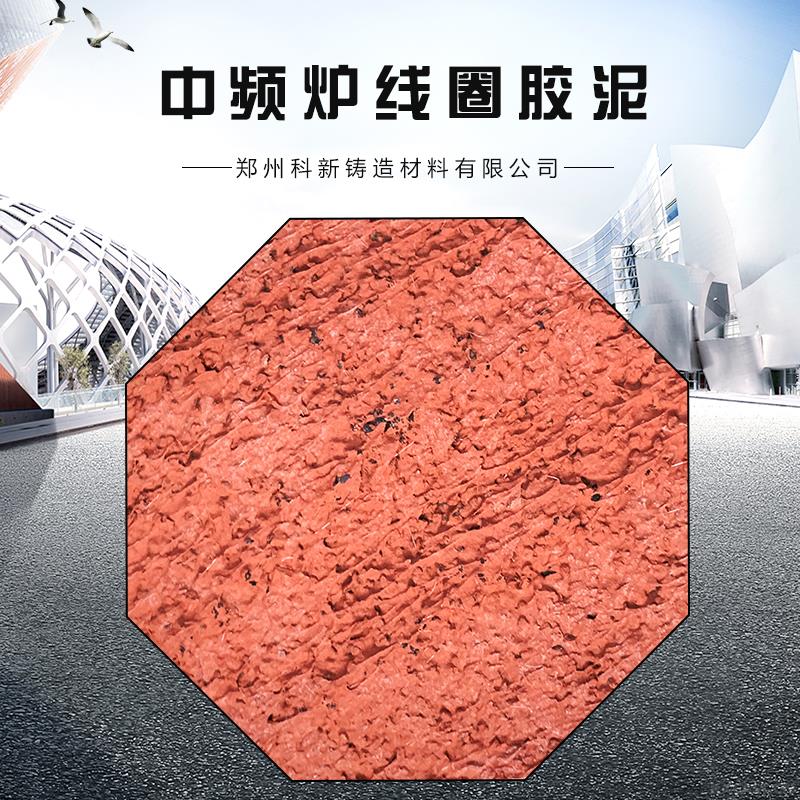

中頻冶金感應電爐專用線圈膠泥(又稱:線圈泥、線圈涂料、線圈涂抹料、線圈絕緣膠泥、線圈封泥、線圈紅泥)是專門為保護無芯感應電爐線圈而設計的剛玉質膠泥,采用進口高質量鈣鋁耐火水泥為結合劑,使耐火度和高溫強度大大提高,對有頂出機構的爐體,起到導向和防止線圈擦傷的作用。膠泥中完全不含腐蝕性、揮發性成份,所以不會散發有毒氣體。屬于綠色環保產品。足夠的耐火度;防止金屬液滲漏到感應線圈,若發生漏爐事故能很好地保護線圈。線圈膠泥設計時考慮了耐火性、可操作性、絕緣性,熱膨脹系數小;隨溫度的變化,體積變化比較穩定,沒有急劇的膨脹和收縮。通常應用于中頻無芯感應電爐的感應圈涂覆,形成膠泥層。是絕緣材料云母、玻璃絲布等材料無法比擬的新型涂覆材料。
適用范圍:

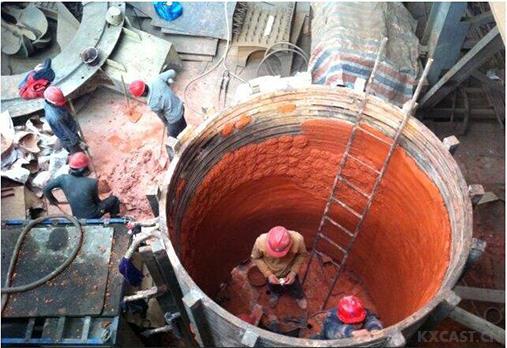

可以涂抹新線圈或作為線圈的修補料??蓱?yīng)用于工業電窯爐、保護中頻感應爐線圈、中頻電源等。膠泥層位于線圈和保溫層之間,正常情況下,環境溫度低300℃,偶爾有金屬液接近其表面時,膠泥層會釋放出少量殘余的水分,使絕緣電阻降低,系統提供早期報警。利用膠泥本身高于1800℃的耐火度,當偶爾有金屬液滲漏到其表面時,膠泥能給線圈提供一層保護屏障,當出現報警時,膠泥層可提供一定的事故處理時間。對帶有底頂出式的爐子而言,將膠泥制作成帶有錐度的形狀,避免了爐襯與線圈的摩擦,同時利用其強度對線圈進行固定,避免了線圈在使用和建、拆爐過程中的變形,延長了線圈的使用壽命。線圈膠泥具有良好絕緣性,感應線圈匝間涂裝膠泥后,能防止線圈匝間短路或放電而產生過大的沖擊電流燒壞晶閘管等。
施工方法:鏝刀工具或手工鏝抹工藝。

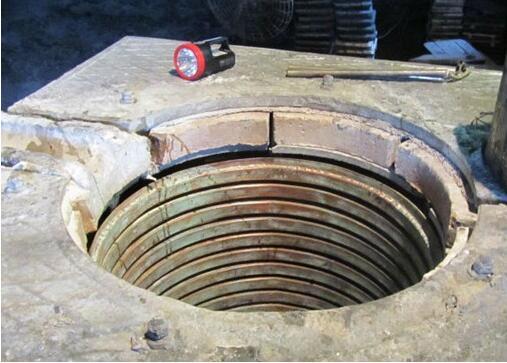

1,在中頻爐中心掛上鉛錘檢查線圈是否在底部或其他各部與爐體恰好同心。
2,在向線圈上抹線圈紅泥時,要用鏝刀鏝線圈匝間的料,保證材料到位。

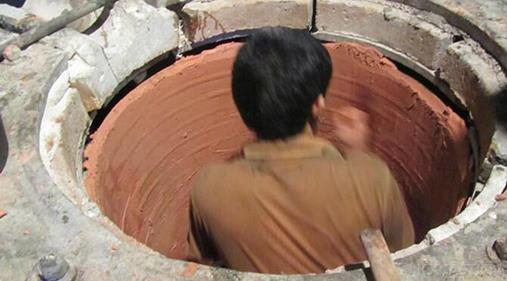

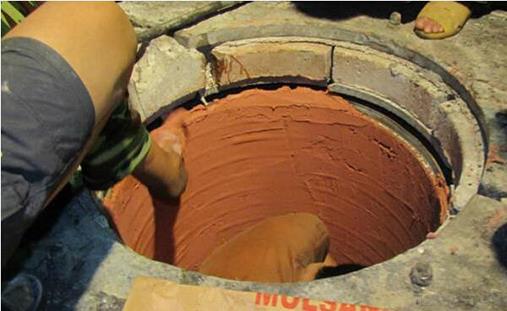

3,在線圈的內表面均勻地抹上10-15mm厚的線圈紅泥,使線圈紅泥表面與線圈同心。
4,對于有爐襯頂出機構的中頻爐,膠泥要做成帶有錐度的結構。
5,填平底層線圈和爐底及上部頂層線圈和支撐架間空隙。
6,線圈紅泥開始固化時,用線刷輕輕地把線圈紅泥表面刮粗以幫助干燥。
7,修補線圈紅泥時先清理掉線圈紅泥上的所有絕熱材料。
8,施工完工后自然干燥8小時, 然后用外加熱源的方法在100-410℃的溫度下干燥約24小時,待線圈紅泥完全干透后,就可以進行爐襯的施工。
9,線圈紅泥烘干時可用煤氣或電爐,避免火焰直接接觸線圈紅泥,避免使用噴槍等燃燒不充分的加熱器,防止炭灰等導電雜質進入線圈紅泥。用熱氣流烘烤是最佳的選擇。
另可參考,把線圈膠泥適量投放到容器中,加入14.3%~15.3%干凈的自來水混料5~8分鐘。拌勻后的料應立即投入使用。施工過程不超過30分鐘,初始硬化:1~4小時,最后硬化:2~6小時。新爐體或大修時,應先自下而上將線圈匝間縫隙塞緊、塞滿,然后用鏝刀涂抹。對有頂出機構的爐體,下部涂層應比上部涂層略厚,形成錐面,以利舊爐襯的推出。實際厚度以爐型大小而定。施工完后,自然養護24小時(局部修整時,自然干燥5小時)。自然養護后,開始用加熱管、家用電爐等熱源烘烤,建議烘爐參數如下:
升溫速度 ℃ | 15℃-20℃/h | 保溫2h | 20℃/h | 保溫4h | 30℃/h | 保溫2h |
烘爐溫度 ℃ | 室溫-90℃ | 90℃ | 90℃-110℃ | 110℃ | 110℃-450℃ | 450℃ |
時間 h | 4 | 2 | 1 | 4 | 10 | 2 |
注:最終保溫的溫度是線圈之間絕緣材料的使用溫度上限,請與設備制造商聯系,確認這一溫度。
線圈膠泥技術指標與特性
AL2O3 | CaO | TiO2 | Fe2O3 | SiO2 | 其余 | 密度 | 粒度 | 顏色 |
86.1% | 4.9% | 1.8% | 1.4% | 4.8% | 1.0% | 2.72g/cc | <2mm | 鐵銹紅/灰/白 |
1.線圈膠泥具有高強度、高致密、高絕緣特性。線圈膠泥具有很好的粘度,涂抹十分方便。
2.涂抹在線圈上形成的光滑面,可以緩沖工作內襯的膨脹和收縮。線圈膠泥還可有效防止金屬熔液的滲漏,保護線圈免受金屬熔液擊穿。
3.不含揮發性有機化合物(VOC),安全且環保,對粘著物表面無腐蝕。
4.烘干后,厚度為8-15mm的線圈絕緣膠泥層具有良好的絕緣性能,完全可代替云母和玻璃絲布,充當線圈和爐襯之間的絕緣保護層。
5線圈膠泥材料的導熱系數較高??蛇M(jìn)行局部修補,因此就整體而言降低了筑爐成本。
技術指標: 產品執行標準Q/KXZ J9.1-2018;產品顏色: 膠體標準色:紅色、灰色、白色(其他顏色可根據用戶需求提供)。
產品規格: 牛皮紙袋或編織袋包裝,產品規格可按客戶需求生產。產品規格按重量劃分。
注意事項: 產品需存放在干燥陰涼處防止吸潮、避開熱源、直曬或雨淋。
產品最佳儲存溫度為20℃,相對濕度為40%-50%。存放期最佳為12個月。
